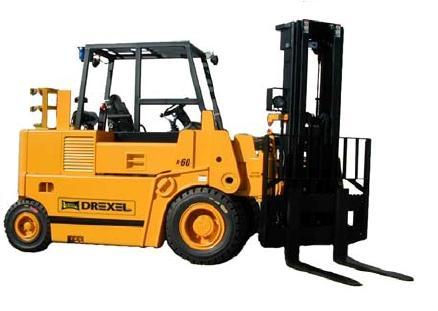

R-60-SL
R-60-SL SwingMast I.C.
Грузоподъемность 2,721 кг
· Двигатель на сжиженном газе (пропан)
· Коробка передач с двумя
передачами вперед/назад
· Четырехопорная конструкция – передние колеса – ведущие,
задние - рулевые
· Широкообзорная 3х- или 4х-секционная мачта
· Мачта с вращением на 90° и устройством бокового смещения
· Возможность обработки
длинномерных грузов
· Настраиваемое кресло оператора
· Ремни безопасности
· Ручной стояночный тормоз
· Гидравлические тормоза
· Гидроусилитель руля
· Система безопасного пуска двигателя
· Прямая вентиляция картера двигателя
· Плавная педаль
· Цельнолитые шины ведущих и передних колес (с протектором)
· Индикатор горизонтального смещения вил
· Буксировочный штырь
· Защитная крыша
· Опорная стенка вил
· Задний фонарь/стоп-сигнал
ДОПООЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
· Малотоксичный дизельный двигатель
· Стробоскопическое освещение
· Мигающий световой сигнал заднего хода красного, желтого или синего цвета
· Безопасный газовый/дизельный двигатель
· Фары на мачте или на крыше
· Зуммер заднего хода
· Зеркало заднего вида
· Огнетушитель
· Гидравлическое устройство
поворота мачты
· Две батареи 12В
· Вспомогательный гидронасос
· Кабина со стеклоочистителями, обогревателем, обогревателем стекла и шумоизоляцией
ХАРАКТЕРИСТИКИ РЕКОМЕНДУЕМОЙ БАТАРЕИ
Напряжение
12V
А/час
685
Номинальные размеры
28 x 18 x 23cm
ГАБАРИТЫ ПОГРУЗЧИКА
|
R-60-SL
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
O
|
P
|
Q
|
R
|
S
|
T
|
U
|
V
|
|
CM.
|
82
|
194
|
34
|
310
|
15
|
99
|
231
|
132
|
117
|
53
|
5
|
23°
|
16°
|
53
|
122
|
269
|
137
|
132
|
* Примечание: Угол преодолеваемого уклона изменяется в зависимости от двигателя
|
Модель
|
|
R - 60
|
|
|
R - 60
|
|
Преодолеваемый уклон
|
С грузом
|
24%*
|
Двигатель
(рабочий объем, см2)
|
Сжиженный нефтяной газ
|
1131
|
|
Без груза
|
30%*
|
Малотоксич. дизель
|
1437
|
|
Грузоподъемность центром нагрузки 600 мм
|
Кг.
|
2721
|
Трансмиссия (вперед/назад)
|
|
Две передачи
|
|
Размер вил - R-60
|
См.
|
|
Ведущие колеса -
(двойные цельнолитые)
|
См.
|
19 x 38
|
|
Скорость подъема
|
Без груза
|
27 м/мин
|
Скорость опускания
|
Без груза
|
15 м/мин
|
|
С грузом
|
26 м/мин
|
С грузом
|
18 м/мин
|
|
Рулевые колеса (Цельнолитые)
|
См.
|
17 x 25
|
Угол наклона мачты
|
|
3°вперед
4° назад
|
|
Вес погрузчика
|
KG.
|
9117
|
Скорость движения
|
Без груза
|
16 км/ч
|
|
Гидротрансформатор
|
См.
|
28
|
С грузом
|
16 км/ч
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
РАЗМЕРЫ МАЧТЫ
|
МОДЕЛЬ
|
ТИП МАЧТЫ
|
А
МАКС. ВЫСОТА ПОДЪЕМА
(СМ.)
|
B
ВЫСОТА В
СЛОЖЕННОМ
СОСТОЯНИИ
(СМ.)
|
C
ВЫСОТА
СВОБОДНОГО
ПОДЪЕМА
(СМ.)
|
D
МАКС.ОБЩАЯ
ВЫСОТА
(СМ.)
|
|
R-60:
|
3-секционная
|
460
|
226
|
140
|
567
|
|
|
3-секционная
|
475
|
231
|
145
|
582
|
|
|
3-секционная
|
498
|
241
|
155
|
605
|
|
|
3-секционная
|
546
|
262
|
180
|
653
|
|
|
3-секционная
|
610
|
287
|
201
|
716
|
|
