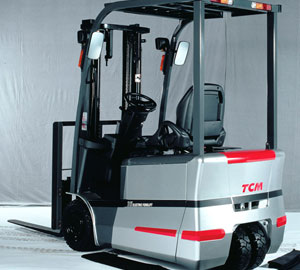

FTB16-7













































В силу своей конструкции, трехопорные погрузчики более маневрены, чем четырехопорные. Это позволяет им с большим успехом работать в стесненных складских условиях. Трехопорные погрузчики нового поколения приобрели ряд дополнительных преимуществ: » более эргономичны; » дольше работают без подзарядки; » более компактны и маневрены.



Описание



Оборудование

• Система переменного тока

• Противооткатная система

• Аккумулятор

• Защелка капота цилиндрического типа с блокировкой

• Удойное сиденье с подвеской, с ремнями безопасности

• Системой переключения на автоматическое управление

• Сцепное устройство

• Аварийный выключатель электропитания

• Уровень Е в конфигурации UL(для Северной Америки)

• Вилы длиной 920 мм

• Гидравлический 3-золотниковый регулирующий клапан с ограничителем давления

• Рулевая система с гидроусилителем

• Гидравлический сливной фильтр

• Гидравлический всасывающий фильтр

• Каретка IТА класса II

• Указатель уровня масла

• Задняя опора

• Обратный клапан

• Система предотвращения чрезмерного разряда

• Верхний защитный навес

• Регенеративная система торможения

• Удароустойчивый цилиндр (VМ)

• Рулевая колонка с регулируемым наклоном

• Система фиксации наклона

• Двухрамная широкообзорная стойка (VМЗОО)

• Шины



   Средства управления

• Электрический рычаг смены направления

• Гидравлические рычаги управления (подъем, наклон, третий)

• Система стояночного тормоза с блокировкой

• Переключатель режима мощности (Макс./Норм/Экон.)

• Переключатель скорости

• Указатели поворота с механизмом автоматического отключения



   Инструмент и переключатели

• Совмещенный рычаг переключения (фонари и сигналы поворота)

• Кнопка звукового сигнала

• Главный выключатель

• Цифровой ЖК-дисплей

• Индикатор уровня заряда/разряда аккумулятора

• Предупреждающий индикатор разряда батареи

• Предупреждающий индикатор перегрева контроллера

• Часомер

• Предупреждающий индикатор перегрева электродвигателя

• Индикатор нейтрали и предупреждение об осторожности

• Индикатор стояночного тормоза

• Индикатор режима мощности (Макс./Норм./Экон.)

• Дисплей функции самодиагностики

• Индикатор регулировки скорости

• Спидометр



   Принадлежности

• Звуковой сигнал заднего хода

• Стильный резиновый коврик на пол

• Электрический звуковой сигнал

• Комбинированные передние фонари (указатели поворота и габаритные)

• Передние фонари

• Эргономичная рукоятка

• Комбинированные задние фонари, монтируемые на крыше (задние, стоп-сигнал, указатели заднего хода и поворота, отражатель)

• Зеркало бокового вида



Дополнительное оборудование и принадлежности



   Оборудование

• Система автоматического отключения питания

• Вспомогательные гидроклапанные модули (4-золотниковый клапан)

• Батарея 48 В типа  JIS 440Ач,470Ач,565Ач (только для FТВ18)

• Зарядное устройство (стационарное)

• Подкладка под аккумулятор

• Централизованная система пополнения электролита

• Холодильник для рыболовного  промысла (-35°С, -45°С)

• Холодильник (-35°С)

• Уровень ЕS в конфигурации UL (для Северной Америки)

• Управление уровнями нагрузки с помощью кнопок

• Корпус для рыболовного промысла

• Передняя шина SЕ

• Система блокировки подъема

• Низкопрофильное верхнее ограждение (1995 мм)

• Механизм автовозврата кнопок рулевого управления

• Конфигурация тормозов с двумя педалями

• Предупреждающий индикатор поворота (красный, желтый)

• Предупреждающий индикатор поворота, связанный со звуковым сигналом заднего хода





  Принадлежности

• Центральное зеркало

• Цвет по выбору (желтый ТСМ, другие)

• Огнетушитель

• Кожух для передних фонарей

• Набор ручных инструментов

• Верхний защитный навес из брезента

• Задний рабочий фонарь

• Чехол цилиндра наклона



  Дополнительные оснастки

• Вилы другой длины

• Муфты для удлинения вил

• Высокая и широкая задние опоры

• Устройство с боковым смещением(навесное, цельное)

• Широкая каретка вилочного захвата

• Двухрамная широкообзорная стойка высокого подъема (VFM)

• Трехрамная широкообзорная стойка высокого подъема (VFHM)









Характеристики
    Модель FTB16-7
    Энергетический блок Аккумулятор 48V
    Режим работы Режим управления - сидя
    Грузоподъемность  1600 кг
    Центр нагрузки  500 мм
    Свес вилочного захвата (Длина от центра моста до спинки вилочного захвата)  360 мм
    Колесная база 1355 мм
    Высота стойки при опущенном вилочном захвате 1995 мм
    Свободный ход подъема 155 мм
    Макс. высота подъема вилочного захвата 3000 мм
    Высота стойки, выдвинутой 4030 мм
    Высота верхнего ограждения 2080 мм
    Высота сиденья 965 мм
    Высота соединителя буксировочного устройства 520 мм
    Общая длина 2825 мм
    Длина до спинки вилочного захвата 1905 мм
    Общая ширина 1075 мм
    Размеры вилочного захвата (Д х Ш х В) 920x100x35 мм
    Каретка вилочного захвата тип/класс
    Ширина каретки вилочного захвата 1060 мм
    Дорожный просвет, стойка 110 мм
    Дорожный просвет, центр колесной базы 90 мм
    Ширина прохода с поддонами Д1000 х Ш1200 поперек вил (просвет - 200 мм) 3225 мм
    Ширина прохода с поддонами Ш800 х Д1200 вдоль вил (просвет - 200 мм) 3350 мм
    Внешний радиус поворота 1540 мм
    Эксплуатационные характеристики
    Скорость    Движения    С грузом 15.0 км/ч
   (вперед/назад)    Без груза 16.5 км/ч
   Подъема    С грузом 410 мм/с
   Без груза 610 мм/с
   Опускания    С грузом 450 мм/с
   Без груза 550 мм/с
    Тяговое усилие     С грузом 9.0 кН
    Без груза 11.6 кН
    Преодолеваемый подъем    С грузом 20.0 %
   Без груза 20.0 %
    Ускорение, с нагрузкой/без нагрузки (первые 10 метров)²    С грузом 5.2 сек
   Без груза 4.8 сек
    Вес
    Эксплуатационная масса (с аккумулятором)') 2910 кг
    Нагрузка на мост    С грузом    Перед 4020 кг
   Зад 490 кг
   Без груза    Перед 1410 кг
   Зад 1500 кг
    Колеса и шины
    Шины    Тип   Передние /задние Пневматические/ SE
   Размер   Передние 18 X7-8-16PR
  Задние 15x4
    Колеса, число, спереди/сзади (х-ведущие) 2х/2
   Ширина протектора    Передняя 910 мм
   Задняя 175 мм
    Наклон стойки/каретки вилочного захвата    Передняя 5 градусов
   Задняя 6 градусов
    Тормозная система    Основной Ножной - гидравлический дисковый мокрого типа
   Стояночный Рычаг - гидравлический дисковый мокрого типа
    Система рулевого управления Рулевая система с гидроусилителем
    Электродвигатели и система управления
    Приводной электродвигатель, номинальная мощность за 2 минуты 5.5x2 кВт
    Электродвигатель подъемника, номинальная мощность за 5 минут 10.4 кВт
    Аккумулятор в соответствии с IEC DIN43531A
    Аккумулятор, напряжение/номинальная емкость (5 часов)3' 48/625 В/А-ч
    Аккумулятор, вес (± 5 %) 850 - 900 кг
    Номинальное потребление энергии в цикле VDI -
    Тип управления приводным двигателем Инвертор MOS-FET
    Рабочее давление оснасток 160 кг/см²
    Расход масла на оснастку -
    Средний уровень шума на уровне головы водителя -
    Соединитель буксировочного устройства, тип Шплинт









Размеры
    a   Высота стойки, выдвинутой  4030 мм
    b   Макс, высота подъема вилочного захвата  3000 мм
    c   Высота стойки при опущенном вилочном захвате 1995 мм
    d   Высота задней опоры 1005 мм
    e   Свободный ход подъема 155 мм
    f    Толщина вилочного захвата 35 мм
    g   Дорожный просвет, центр колесной базы 90 мм
    h   Дорожный просвет, стойка 110 мм
    i    Общая длина 2825 мм
    j    Длина до спинки вилочного захвата 1905 мм
    k   Длина вилочного захвата 920 мм
    l    Свес вилочного захвата 360 мм
    m  Колесная база 1355 мм
    n   Задний свес 190 мм
    o   Высота противовеса 930 мм
    p   Высота рулевого колеса 1360 мм
    q   Верхний просвет 1085 мм
    r    Высота верхнего ограждения 2080 мм
    s   Общая ширина 1075 мм
    t    Боковая регулировка вил (внешняя) 920 мм
    u   Протектор(передний) 910 мм
    v   Протектор(задний) 175 мм
    w  Ширина вилочного захвата 100 мм
    x   Внешний радиус поворота 1540 мм
    y   Наклон стойки/каретки вилочного захвата вперед/назад 5/6*
