24.03.2014
Тестирование RFID-систем как неотъемлемая часть внедрения технологии
Технология радиочастотной идентификации (RFID – Radio Frequency IDentification) активно входит в нашу жизнь, открывая большие возможности по автоматизации процессов во всех сферах жизнедеятельности. Осуществив интеграцию RFID технологии в информационные управляющие системы, можно автоматизировать процессы сбора и обработки больших объемов данных. Это одно из главных преимуществ технологии радиочастотной идентификации обуславливает ее эффективное применение в задачах складской логистики.
 Внедрение RFID технологии в складской комплекс гарантирует решение ряда задач, таких как:
• контроль перемещения материальных потоков (приемка, обработка, хранение и отгрузка единицы продукции);
• инвентаризация;
• контроль перемещения транспорта и складской техники на территории склада и на прилегающей к нему территории;
• контроль перемещения персонала на складе;
• увеличение скорости выполнения бизнес-процессов;
• снижение влияния человеческого фактора.
«RFID центр» предлагает следующую схему разработки и интеграции RFID решения, которая подразумевает обязательное выполнение трех этапов:
1 этап. Первоначальное общение с Заказчиком, которое включает первичную консультацию и анализ возможности применения RFID технологии для решения производственных задач. Рассматриваются условия функционирования RFID-системы, её функциональное назначение и разрабатываются технические требования.
Первый этап завершается предоставлением Заказчику коммерческого предложения. Также при взаимном понимании сторонами целей и задач интеграции, «RFID центр» составляет первоначальный сжатый вариант технического задания.
2 этап. На этом этапе обсуждается архитектура RFID-системы, и разрабатывается техническое задание на проектирование. Также разрабатывается документация технического проекта, и при необходимости происходит разработка специального программного обеспечения. Осуществляется интеграция ПО, поставка и установка оборудования на территории склада.
3 этап. Производится настройка и тестирование системы, проводятся консультации по её работе и исправляются ошибки, выявленные в результате тестирования.
 Как можно видеть, структура процесса разработки и интеграции RFID-системы, предложенная «RFID центр», прозрачна, проста и адаптирована для максимального удобства Заказчика.
Остановимся подробнее на 1 этапе процесса интеграции RFID-системы. Как правило, перед интеграцией тщательно оценивается целесообразность внедрения системы, просчитываются капитальные вложения в RFID оборудование и дальнейшие эксплуатационные расходы. Уже на этом этапе необходимо понимать, что закупкой оборудования, интеграцией и маркировкой каждой единицы продукции автоматизация склада не заканчивается. В процессе работы RFID-системы могут возникать ошибки, например, пропуск нужных или захват лишних маркированных объектов. В целях предотвращения подобных ошибок требуется настроить RFID-систему, т.е. определить значения параметров, непосредственно влияющих на эффективность работы системы.
Тестирование эффективности работы RFID-системы Тестирование поможет дать правильные ответы на следующие вопросы, возникающие в ходе маркировки единиц продукции и их размещении на паллете, в упаковке, на погрузчике:
• какой вариант размещения (укладки) единиц продукции предпочтителен?
• какова геометрия размещения антенн?
• какая мощность зондирующего сигнала антенн считывателя необходима?

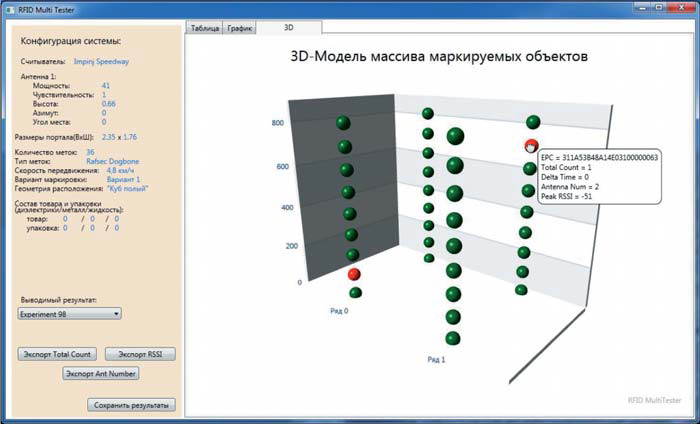

Тестирование RFID-системы выявляет количество считываний каждого маркированного объекта. Это количество должно быть не менее заданного порогового уровня. В обратном случае в 3D-модели массива маркируемых объектов загорается красный индикатор.
«RFID центр»
Для внедрения средств радиочастотной идентификации в систему контроля и учёта продукции, проходящей через склад, необходимо в первую очередь обеспечить функциональную совместимость компонентов RFID-системы между собой, а также с маркируемыми объектами. Выявление этих параметров крайне затруднено и требует проведения натурного моделирования и получения количественных показателей эффективности функционирования RFID-системы УВЧ диапазона.
Качественные показатели обмена данными между радиометками и различными считывателями напрямую связаны с эффективностью идентификации маркированных объектов и, как следствие, с эффективностью работы RFID-системы в целом в различных условиях эксплуатации.
Ограничения данной технологии по эффективности считывания определяются преимущественно свойствами маркируемых объектов (единиц продукции). Идеальными для маркировки являются объекты из диэлектрических материалов, так как к ним нет необходимости предъявлять жесткие требования по позиционированию радиочастотной метки. Совсем другую задачу ставят объекты, содержащие электропроводящие материалы (металлы, вода и др.).
Таким образом, тщательная, технически обоснованная настройка RFID-системы, которая включает нахождение параметров системы, при которых каждая единица продукции успешно идентифицируется системой, является необходимым условием для грамотной автоматизации склада.
«RFID центр» предлагает метод тестирования RFID-системы, который позволяет определить общие требования маркировки объектов, учитывая их физические характеристики, а также конкретные требования к составу маркировки, её месту и способам нанесения, качеству выполнения и контролю маркировки.
Результат тестирования
Данные, полученные на входе тестирования по технологии, предлагаемой «RFID центр»:

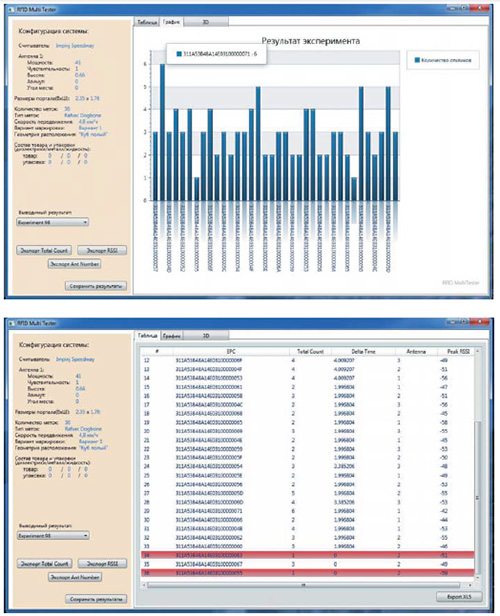

• графическая трёхмерная визуализация качественных параметров считываемости меток;
• плоскостная графическая визуализация по нескольким параметрам и в различных вариантах отображения:
• в виде графика
• в виде таблицы
• время нахождения промаркированной единицы продукции в области считывания;
• уровень мощности принимаемого от радиочастотной метки сигнала;
• номер канала (антенны) радиочастотного считывателя, через который происходил опрос радиочастотной метки.
Результатами обработки полученных данных являются средние значения вероятности успешного считывания каждой единицы продукции, визуализация в виде таблицы, графика и 3D-модели. Полученные данные помогут определить оптимальные варианты настройки и конфигурации набора параметров RFID-системы.
Заключение
«RFID центр» предлагает метод тестирования RFID-системы, который позволяет разработать общие требования к маркировке единиц продукции на складе, а также конкретные требования к составу маркировки, ее месту и способам нанесения, качеству выполнения и контролю.
При этом выполняются важные требования по функциональности и производительности RFID-системы, обеспечивающие вероятность успешного считывания, близкую к единице.
